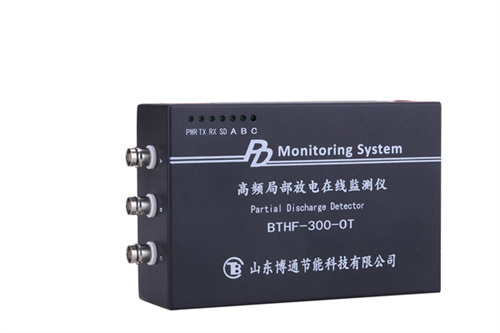

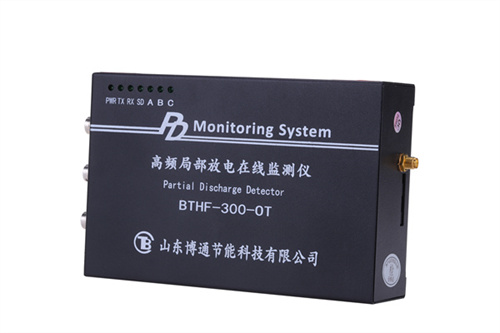

高频局放放电在线监测系统:BTHF-300-OT
设备主要针对220KV、110KV、35KV、10KV、6KV、电缆的长期在线检测局放设备,可以找到设备局放放电的基本位置,防止更大的事故发生。电感耦合传感器法:在基于电感耦合方法的传感器当中,罗果夫斯基线圈是最具代表性的。局放放电产生的高频电流信号在传播的同时,会以电磁波的形式向周围空间传播能量罗果夫斯基线圈传感器就是通过电磁耦合来获取放电信号的。
电缆局放放电→脉冲电流传播→传入接地线→传感器捕捉放电信号→信号处理→数据分析主要优势3通道同步采样,实时动态三维PRPS和二维PRPD图谱;具备数据保存功能,可进行回放和图像保存;可视化降噪功能,可设定阈值和采集间隔时间;电池供电,笔记本操作,软件功能多;电缆三相PRPD、PRPS及放电统计监测数据可以同时显示在界面上;“格式选择”可选择“单相”或“三相”,在“单相模式”下,可选择任一相进行采集“设备采集模式”可选择“定时自动采集”或“人工手动采集”“定时自动采集”下,可设置“采集时间间隔”;“管脚配置”可选择“高滤波”或“低滤波”,可根据现场情况,设定“Noise”阈值。
